工作原理：

　　正常运行条件下，呼出/吸入阀盘组件保持关闭以密封蒸汽，当储罐内压力升高，呼出阀盘开启排出蒸汽释放压力至专用管道或回收罐；当储罐积聚真空时，吸入阀盘开启释放真空。

应用场合：

• 大型油库储运中心

• 化工厂液化原料储液罐

• 大型储气库

• 储气柜

• 蒸馏器

• 低压气体管路系统

• 港口码头储运

结构材料：

结构件	材质	其他材质
壳体	耐腐高强度非金属铝合金碳钢 304不锈钢 316L不锈钢	哈氏合金
阀盘/阀座	铝合金 304不锈钢 316L不锈钢	哈氏合金（可根据客户工况要求提供）
阀盘隔膜	FEP特氟龙	丁腈橡胶氟化橡胶
配重块及弹簧	铅镀锌碳钢奥氏体不锈钢	镀层钢制配重块哈氏合金

注 1：阀盘、配重块、弹簧更换及维修，需制造厂家派遣专人到场或远程指导下进行

阀门设置范围

型号	入口连接尺寸mm/in	出口连接尺寸mm/in	压力KPa(G)	真空KPa(G)
7410型配重式	DN50~DN300/（2”~12”）	DN50~DN300/（2”~12”）	0.2~6.9	-0.2~-4.3
7420型真空弹簧式	DN50~DN300/（2”~12”）	DN50~DN300/（2”~12”）	0.2~6.9	-4.3~-82
7430型高压弹簧式	DN50~DN300/（2”~12”）	DN50~DN300/（2”~12”）	6.9~103.4	-0.2~-4.3
7440型高性能弹簧式	DN50~DN300/（2”~12”）	DN50~DN300/（2”~12”）	6.9~103.4	-4.3~-82

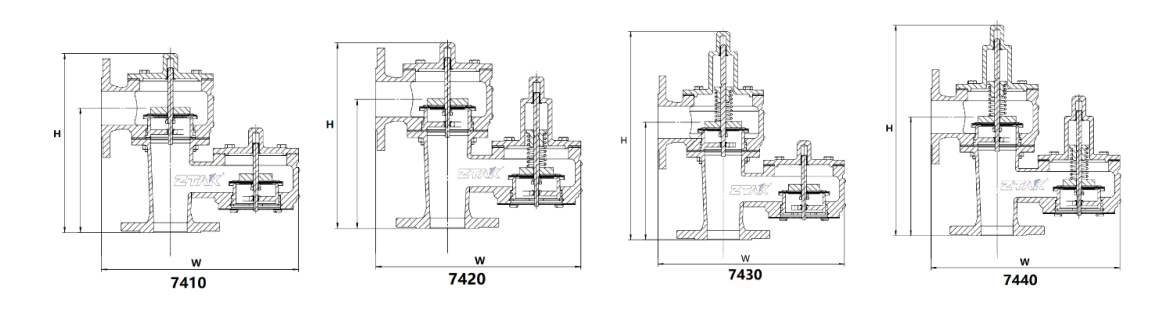

7400 系列 7410/7420/7430/7440 型管道式呼吸阀尺寸表

型号	规格	外形尺寸					连接螺栓
型号	规格	入口连接尺寸in （mm）	出口连接尺寸in （mm）	总高度H （mm）	总长度L（mm）	总宽度W （mm)	孔数（个）	螺纹
7410 / 7420 / 7430 / 7440	2”×2”	2”(DN50)	2”(DN50)	300/350	215	210	4	M16
	2”×3”	2”(DN50)	3”(DN80)	340/400	215	210	4	M16
	3”×3”	3”(DN80)	3”(DN80)	380/440	260	255	4	M16
	3”×4”	3”(DN80)	4”(DN100)	380/440	260	255	4	M16
	4”×4”	4”(DN100)	4”(DN100)	460/515	285	300	8	M16
	4”×6”	4”(DN100)	6”(DN150)	460/515	285	300	8	M16
	6”×6”	6”(DN150)	6”(DN150)	505/555	310	365	8	M20
	6”×8”	6”(DN150)	8”(DN200)	505/555	310	365	8	M20
	8”×8”	8”(DN200)	8”(DN200)	690/740	395	425	8	M20
	8”×10”	8”(DN200)	10”(DN250)	690/740	395	425	8	M20
	10”×10”	10”(DN250)	10”(DN250)	715/775	450	505	12	M24
	10”×12”	10”(DN250)	12”(DN300)	715/775	450	505	12	M24
	12”×12”	12”(DN300)	12”(DN300)	735/805	545	555	12	M24
	12”×14”	12”(DN300)	14”(DN350)	735/805	545	555	12	M24

※实际产品尺寸与上表所示可能存在差异，容许公差为±1" (25mm)，超出本表范围尺寸产品，请与厂家沟通联系。

产品应用领域

医药行业

冶金行业

食品加工

石油行业

煤炭能源

环保行业

化工行业

电力行业

7400管道式呼吸阀

7400管端式呼吸阀一般平行安装在储罐顶部，可以防止罐内系统正压/真空过度积累，维持系统压力在安全运行范围内。当储罐由于进料或温度升高等原因，罐内蒸汽（多为易燃、有毒、不符合大气污染物综合排放标准类介质）被排入指定收回管道或回收罐；当储罐由于出料或温度降低等原因导致真空时，外界空气顶开阀盘进入储罐，避免储罐出现塌陷。
