工作原理：
在紧急情况下(如储罐周围发生火灾)，超出 设定开启压力值时，阀盘开启，紧急泄放积聚蒸汽;一旦 发生火灾，阀盘将按照设定压力升起，从而提供较大的通 风面积。该设计还被允许用作通风人孔，方便人员进行储罐检查和维护。
应用场合：
• 大型油库储运中心
• 化工厂液化原料储存区
• 大型储气库
• 港口码头储运
结构材料：
结构件
材质
其他材质
壳体
耐腐高强度非金属
铝合金
碳钢
304不锈钢
316L不锈钢
哈氏合金
阀盘/阀座
铝合金
304不锈钢
316L不锈钢
哈氏合金
（可根据客户要求提供）
阀盘隔膜
FEP特氟龙
丁腈橡胶
氟化橡胶
配重块及弹簧
铅
镀锌碳钢
奥氏体不锈钢
镀层钢制配重块
哈氏合金
注 1：阀盘、配重块及弹簧更换及维修， 需制造厂家派遣专人到场或远程指导下进行
阀门设置范围：
型号
入口连接尺寸mm/in
真空KPa(G)
7210型垂直配重式
DN50~DN300/（2”~12”）
-0.2~-4.3
7220型垂直弹簧式
DN50~DN300/（2”~12”）
-4.3~-82
7230型侧面配重式
DN50~DN300/（2”~12”）
-0.2~-4.3
7240型侧面弹簧式
DN50~DN300/（2”~12”）
-4.3~-82

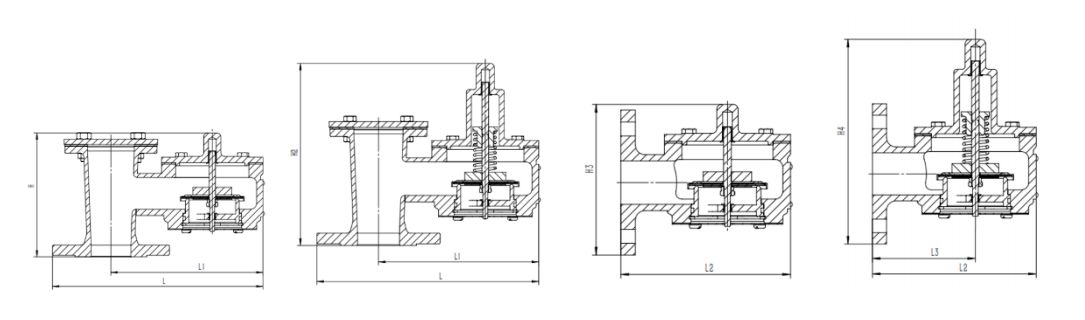

7200 系列 7210/7220 型管端式单吸阀尺寸表
型号
规格
外形尺寸
连接螺栓
入口连接尺寸in
（mm）
总高度H
（mm）
总宽度L（mm）
总宽度W（mm）
孔数（个）
螺纹
7210
/
7220
2”
2”(DN50)
235/270
335
210
4
M16
3”
3”(DN80)
235/270
365
255
4
M16
4”
4”(DN100)
330/380
445
300
8
M16
6”
6”(DN150)
350/400
495
365
8
M20
8”
8”(DN200)
380/435
530
425
8
M20
10”
10”(DN250)
475/525
710
505
12
M24
12”
12”(DN300)
545/590
750
555
12
M24
7200 系列 7230/7240 型侧面式单吸阀尺寸表
型号
规格
外形尺寸
连接螺栓
侧入口连接尺寸in（mm）
总高度H（mm）
总宽度L（mm）
总宽度W（mm）
孔数（个）
螺纹
7230
/
7240
2”
2”(DN50)
235/270
335
210
4
M16
3”
3”(DN80)
235/270
365
255
4
M16
4”
4”(DN100)
330/380
445
300
8
M16
6”
6”(DN150)
350/400
495
365
8
M20
8”
8”(DN200)
380/435
530
425
8
M20
10”
10”(DN250)
475/525
710
505
12
M24
12”
12”(DN300)
545/590
750
555
12
M24
※实际产品尺寸与上表所示可能存在差异，容许公差为±1" (25mm)，超出本表范围尺寸产品， 请与厂家沟通联系。
产品应用领域
医药行业
冶金行业
食品加工
石油行业
煤炭能源
环保行业
化工行业
电力行业
相关产品
我们的优势
值得信赖的合作伙伴
公司业务还涵盖建筑机电安装工程专业承包叁级，能为客户提供产品研发设计、生产制造、安装施工、售后指导一站式服务。
完善的质量体系
公司严格按照国内外行业标准建立了完善的质量管理体系，中泰安科与高校和研究所展开紧密合作，共同推动技术创新。
24小时全天候专业的服务
以专业的售后及真诚的服务为准则，24小时全天候、全年无休为客户提供更优质、更专业的服务。
7200 单吸阀
参数特点
适用尺寸 2”（DN50）~12”（300mm）
精密的滑动导轨设计，保证阀盘及时开启和减少磨损
使用先进的高性能特种材料应用于关键组件
按照 API2000 标准对阀盘及底座校核
阀体零部件模块化设计，维护简单易操作注 2
FEP 涂层
可设计吸入（真空）端口的连接
