无焰泄放装置的构造及工作原理说明


无焰泄放装置说明



一 、无焰泄放装置外形图

二、工作原理

1、无焰泄放装置由泄爆片、壳体、阻火网三部分组成。

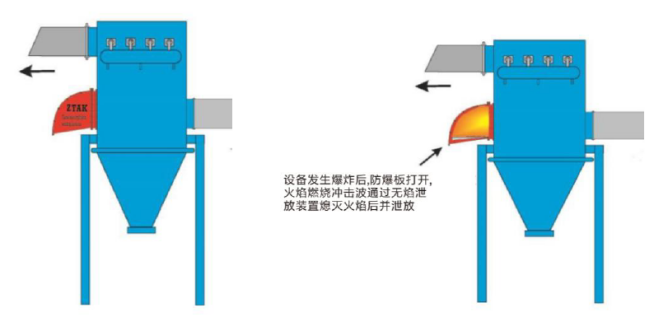

2、无焰泄放工作流程:当除尘设备内发生爆炸后,爆炸压力达到爆破片预定开启压力,爆破片爆开,火焰及压力波进入到壳体内。通过阻火网进行热交换原理,熄灭火焰,压力波通过阻火网缝隙释放出去。从而起到保护设备的作用(图1)。





(图1)

三、无焰泄放装置作用
1、无焰泄放装置属于爆破片装置衍生产品。专为室内泄爆而设计;
2、爆破片装置泄放时有明火通过泄爆口喷射而出,容易对周边设备及其人员照成伤害。并且泄爆时由于爆炸产生冲击波在前,火焰在后。冲击波会扬起周边粉尘,进而被火焰点燃,照成二次爆炸或闪爆。



3、无焰泄放装置泄爆时,爆炸产生的冲击波及火焰通过爆破片后进入到无焰泄放装置内。通过阻火网装置后熄灭(当火焰通过阻火网的许多细小通道之后将变成若干细小的火焰。火焰通过时和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。)



四、爆破片与无焰泄放装置泄压对比

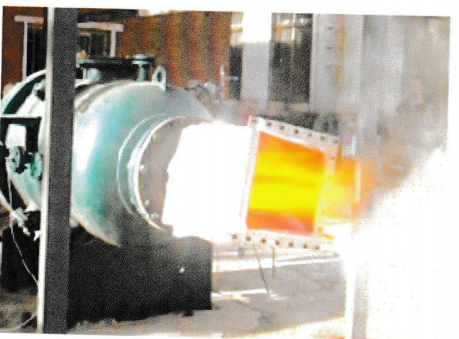

爆破片泄爆

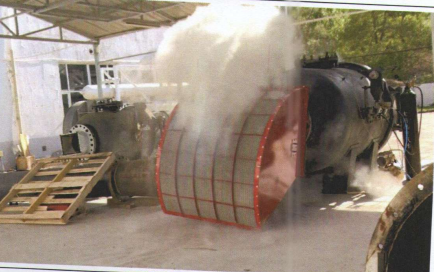

无焰泄放装置泄爆

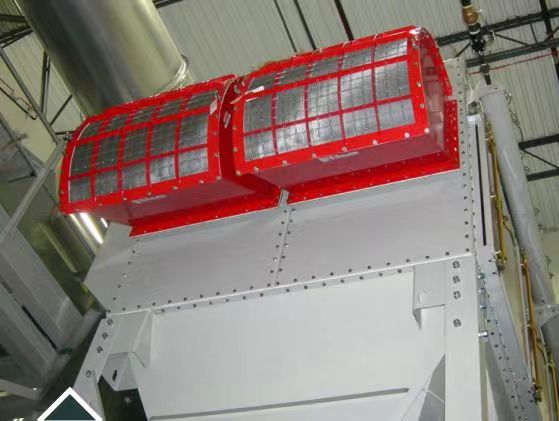

五、安装实例
